Utilisation de la palette

On utilisera la palette pour positionner les différents éléments qui composeront votre modèle

conceptuel de données.

PS : Si celle-ci n’apparaît pas à l’écran, vous avez la possibilité de l’afficher en utilisant le

menu « Outils » puis « Personnaliser les barres d’outils… ».

Vous devez alors cliquer sur la case « Palette » pour pouvoir l’afficher.

16




L’entité et les attributs

L'entité est définie comme un objet de gestion considéré d'intérêt pour représenter l'activité à

modéliser (exemple : entité Produit) et chaque entité est porteuse d'une ou plusieurs

propriétés simples (appelé attributs), dites atomiques. Exemples : CODART (qui représentera

le code du produit), LIBART (libellé du produit)...

Pour compléter votre entité, cliquez droit / propriété.

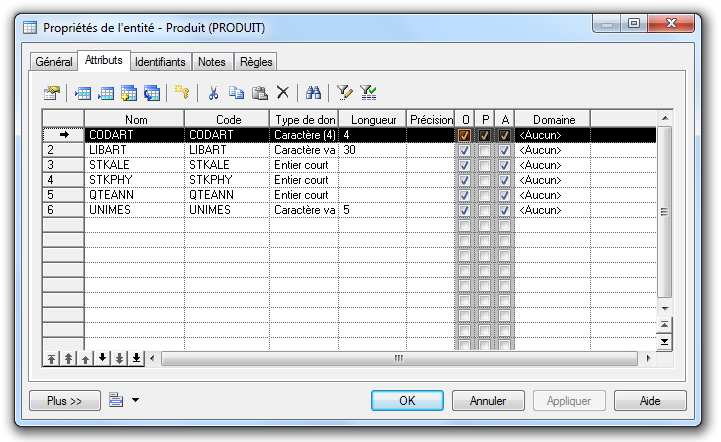

Sur l’onglet « Général », on indique le nom de notre entité. Pour compléter nos différents

attributs, cliquez sur l’onglet « Attributs ».

17



Si vous avez créé un domaine, alors c’est ici que vous devez l’indiquer. Le type de données se

sélectionne alors automatiquement.

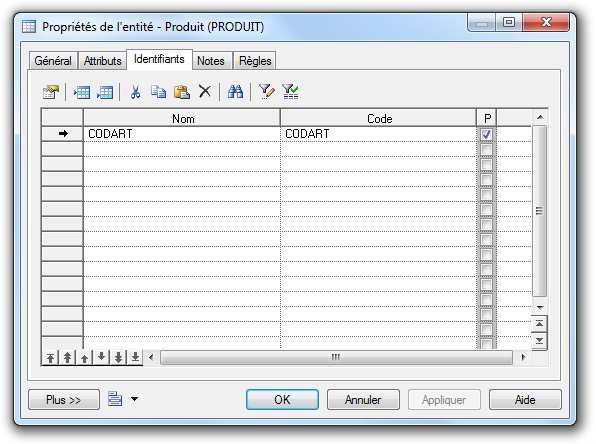

On cochera les cases « O » s’il s’agit d’une donnée obligatoire ou facultative et « P » pour

indiquer la clé primaire. Une entité doit en effet posséder une propriété unique et

discriminante, qui est désignée comme identifiant (exemple : CODART). On reportera cette

information sur l’onglet « Identifiants ».

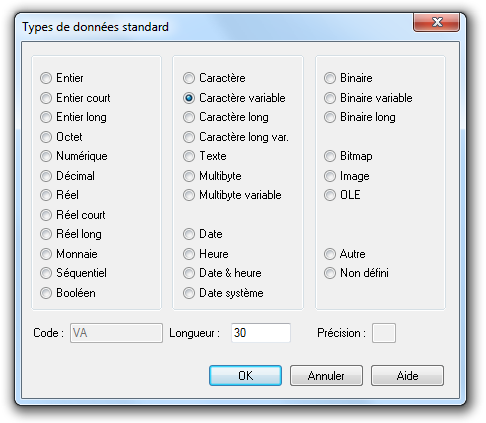

On devra préciser le type des données attendues pour chaque attribut.

18




Par construction, le MCD impose que tous les attributs d'une entité aient vocation à être

renseignées (il n'y a pas d’attribut « facultatif »). Les informations calculées (ex: montant

taxes comprises d'une facture), déductibles (ex: densité démographique = population /

superficie) ne doivent pas y figurer.

L'association (ou relation)

Ce sont des liaisons logiques entre les entités. Elles peuvent être de nature factuelle, ou de

nature dynamique. Par exemple, une personne peut acheter un objet (action d'acheter), mais

si l'on considère qu'une personne est propriétaire d'un objet, alors l'association entre l'objet et

cette personne est purement factuelle.

Les associations se représentent dans une ellipse (ou un rectangle aux extrémités rondes),

reliée par des traits aux entités qu'elles lient logiquement.

19



Une association peut elle aussi contenir des attributs.

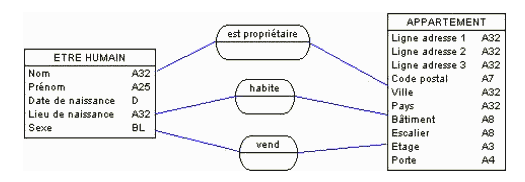

La plupart des associations sont de nature binaire, c'est à dire composées de deux entités

mises en relation par une ou plusieurs associations. C'est le cas par exemple de l'association

"est propriétaire" mettant en relation "être humain" et "appartement".

Cependant il arrive qu'une association concerne plus de deux entités (on dit alors qu'il s'agit

d'association "n-aires").

Mais dans ce cas il y a de grandes difficultés pour exprimer les cardinalités. On aura tout

intérêt à essayer de transformer le schéma de manière à n'obtenir que des associations

binaires.

20

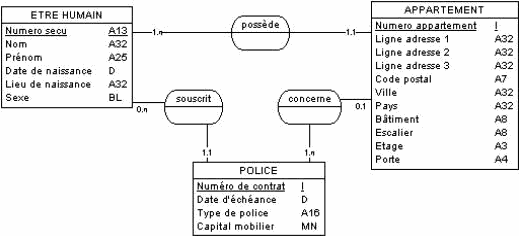

Il arrive dans certains cas que l'attribut "date" soit d'une importance capitale, notamment

dans les applications SGBDR portant sur la signature de contrats à échéance ou dans la durée

(assurance par exemple). Il n'est pas rare alors que le seul attribut "date" constitue à lui seul

une entité.

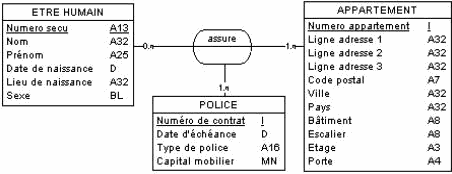

On appelle alors cela une entité temporelle. Une entité temporelle possède souvent un seul

attribut, mais dans le cas où elle possède plusieurs attributs (année, mois, jour, heure,

minute, seconde...), l'ensemble de ces attributs constitue alors la clef de l'entité.

Mais dans ce cas on peut aussi retirer cette entité et introduire la date en tant qu'attribut de

l'association "souscrit". Deux mêmes entités peuvent être plusieurs fois en association.

Il est permis à une association d’être branchée plusieurs fois à la même entité, par exemple

l’association binaire réflective suivante :

21




En résumé

. Une classe de relation récursive (ou réflexive) relie la même classe d'entité

. Une classe de relation binaire relie deux classes d'entité

. Une classe de relation ternaire relie trois classes d'entité

. Une classe de relation n-aire relie n classes d'entité

La dimension d’une association indique le nombre d’entités participant à l’association. Les

dimensions les plus courantes sont 2 (association binaire) et 3 (association ternaire)

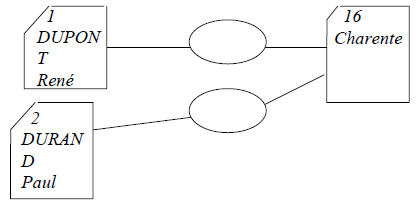

Une occurrence d’association est un lien particulier qui relie deux occurrences d’entités. Le

schéma ci-dessous présente deux exemples d’occurrences de l’association « Habite ».

Remarque : Certains auteurs définissent l’identifiant d’une association comme étant la

concaténation des identifiants des entités qui participent à l’association.

Toute occurrence d’une association de dimension n doit être reliée à n occurrences d’entités.

Par exemple, pour une association ternaire dans laquelle participent trois entités « A », « B »

et « C », toute occurrence doit être reliées à 3 occurrences des entités respectives A, B et C.

On ne peut donc pas avoir une occurrence à 2 pattes de la forme ci-dessous.

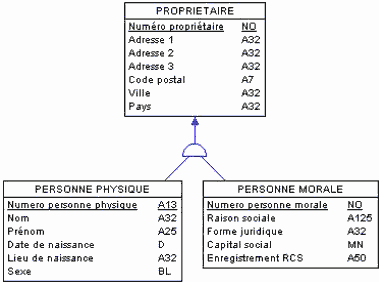

Dans le schéma ci-dessous, les entités "Personne physique" (des êtres humains) et "Personne

morale" (des sociétés, associations, collectivités, organisations…) sont généralisées dans

l'entité "Propriétaire". On dit aussi que l'entité "Propriétaire" est une entité parente et que les

entités "Personne morale" et "Personne physique" sont des entités enfants, car il y a une

notion d’héritage...

22



Par exemple une entité "Être humain" est une généralisation pour toute entité faisant appel à

une personne, comme les entités "Étudiant", "Client", "Artiste", "Souscripteur", "Patient",

"Assujetti"... On les appelle aussi "entités-génériques". Certains ateliers de modélisation

représentant les données sous la forme d’entités « encapsulées ».

Les cardinalités

Les cardinalités permettent de caractériser le lien qui existe entre une entité et la relation à

laquelle elle est reliée. La cardinalité d'une relation est composée d'un couple comportant une

borne maximale et une borne minimale, intervalle dans lequel la cardinalité d'une entité peut

prendre sa valeur :

. La borne minimale (généralement 0 ou 1) décrit le nombre minimum de fois qu'une entité

peut participer à une relation

. La borne maximale (généralement 1 ou n) décrit le nombre maximum de fois qu'une entité

peut participer à une relation

On note les cardinalités de chaque côté de l'association, sur les traits faisant la liaison entre

l'association et l'entité.

Dans l’exemple précédent, tout employé est dirigé par un autre employé (sauf le directeur

d’où le 0,n) et un employé peut diriger plusieurs autres employés, ce qui explique les

cardinalités sur le schéma.

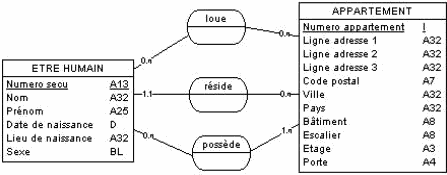

Des relations différentes entre mêmes entités peuvent posséder des cardinalités

différentes. C'est même souvent le cas.

23

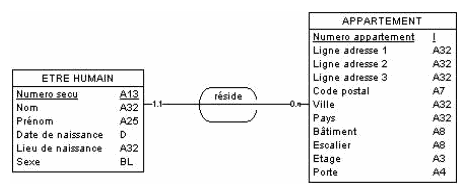

La relation « loue » est de type n:m.

La relation « réside » est de type 1:n.

La relation « possède » est de type n:m.

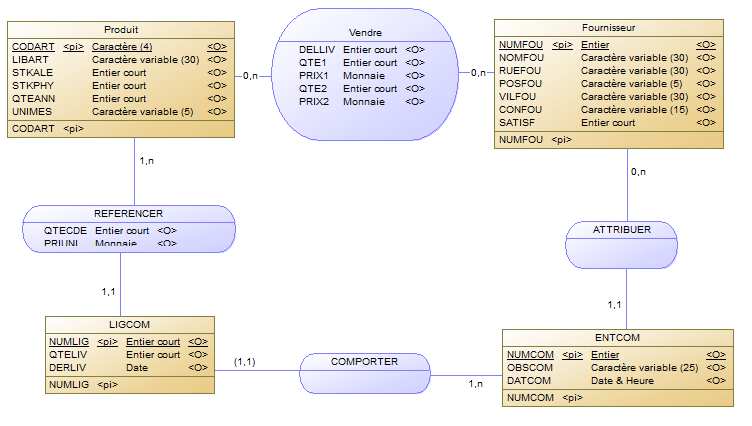

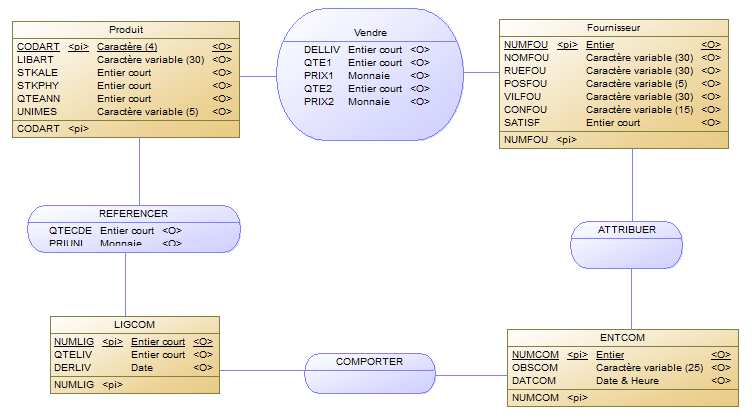

Pour revenir à notre cas pratique, on en déduit les cardinalités suivantes :

Notion d’identifiant relatif

Les identifiants relatifs font partie des extensions Merise/2. Certaines entités ont une

existence totalement dépendante d’autres entités. Dans ce cas nous avons recours à un

identifiant relatif. Dans le schéma ci-dessus, nous avons un identifiant relatif entre l’entité

LIGCOM et l’association COMPORTER qui s’écrit toujours avec une cardinalité (1,1). Une ligne

de commande ne peut exister s’il elle ne comporte pas un numéro de commande.

Règles de normalisation

. Normalisation des entités : Toutes les entités qui sont remplaçables par une association

doivent être remplacées.

. Normalisation des noms : Chaque entité doit posséder un identifiant qui caractérise ses

individus de manière unique. Le nom d’une entité, d’une association ou d’un attribut doit être

unique.

. Normalisations des identifiants : L’identifiant peut être composé de plusieurs attributs,

mais les autres attributs de l’entité doivent être dépendant de l’identifiant en entier (et non

24

pas une partie de cet identifiant). Ces deux premières formes normales peuvent être oubliées

si on suit le conseil de n’utiliser que des identifiants non composés de type numéro.

. Normalisation des attributs des associations : Les attributs d’une entité doivent

dépendre directement de son identifiant. Par exemple, la date de fête d’un client ne dépend

pas de son identifiant numéro de client, mais plutôt de son prénom. Elle ne doit pas figurer

dans l’entité clients, il faut donc faire une entité « calendrier » à part, en association avec

clients.

En effet, d’une part, les attributs en plusieurs exemplaires posent des problèmes d’évolutivité

du modèle (comment faire si un employé à deux adresse secondaires ?) et d’autre part, les

attributs calculables induisent un risque d’incohérence entre les valeurs des attributs de base

et celles des attributs calculés.

. Normalisation des associations : Les attributs des associations doivent dépendre des

identifiants de toutes les entités en association. Par exemple, la quantité commandée dépend

à la fois du numéro de client et du numéro d’article, par contre la date de commande non.

. Normalisation des cardinalités : Il faut éliminer les associations fantômes, redondantes

ou en plusieurs exemplaires.

Le modèle logique des données (MLD)

La transcription d'un MCD en modèle relationnel s'effectue selon quelques règles simples qui

consistent d'abord à transformer toute entité en table, avec l'identifiant comme clé primaire,

puis à observer les valeurs prises par les cardinalités maximums de chaque association pour

représenter celle-ci soit (ex : card. max 1-n ou 0-n) par l'ajout d'une clé étrangère dans une

table existante, soit (ex : card. max n-n) par la création d'une nouvelle table dont la clé

primaire est obtenue par concaténation de clés étrangères correspondant aux entités liées.

Règle n°1 : Toute entité doit être représentée par une table. Toute entité devient une table

dans laquelle les attributs deviennent des colonnes. L’identifiant de l’entité constitue alors la

clé primaire de la table.

Règle n°2 : Dans le cas d'entités reliées par des associations de type 1:1, les tables doivent

avoir la même clef.

Règle n°3 : Dans le cas d'entités reliées par des associations de type 1:n, chaque table

possède sa propre clef, mais la clef de l'entité côté 0,n (ou 1,n) migre vers la table côté 0,1

(ou 1,1) et devient une clef étrangère (index secondaire).

Règle n°4 : Dans le cas d'entités reliées par des associations de type n:m, une table

intermédiaire dite table de jointure, doit être créée, et doit posséder comme clef primaire une

conjonction des clefs primaires des deux tables pour lesquelles elle sert de jointure.

Règle n°5 : Cas des associations pourvues d'au moins un attribut :

. Si le type de relation est n:m, alors les attributs de l'association deviennent des attributs de

la table de jointure.

. Si le type de relation est 1:n, il convient de faire glisser les attributs vers l’entité pourvue

des cardinalités 1:1.

. Si le type de relation est 1:1, il convient de faire glisser les attributs vers l’une ou l’autre des

entités.

25

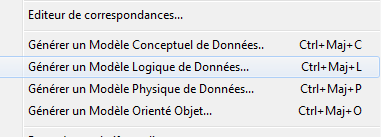

Avec Power AMC, le modèle logique de données se génère automatiquement si vous avez

préalablement complété comme il se doit votre Modèle Conceptuel de données. Cliquez sur

« Outils » de la barre de menu puis « Générer un Modèle Logique de Données… ».

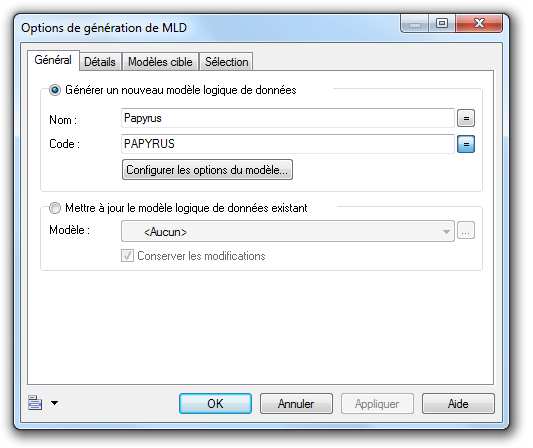

Des options de configurations sont alors disponibles :

Cliquez sur « Ok » pour générer le MLD :

26



La base de données relationnelle PAPYRUS est constituée des relations suivantes :

PRODUIT (CODART, LIBART, STKLE, STKPHY, QTEANN, UNIMES)

ENTCOM (NUMCOM, OBSCOM, DATCOM, NUMFOU)

LIGCOM (NUMCOM, NUMLIG, CODART, QTECDE, PRIUNI, QTELIV, DERLIV)

FOURNIS (NUMFOU, NOMFOU, RUEFOU, POSFOU, VILFOU, CONFOU, SATISF)

VENDRE (CODART, NUMFOU, DELLIV, QTE1, PRIX1, QTE2, PRIX2, QTE3, PRIX3)

Modèle physique de données (MPD)

Le MPD est une implémentation particulière du MLD pour un matériel, un environnement et un

logiciel donné. Notamment, le MPD s’intéresse au stockage des données à travers le type et la

taille (en octets ou en bits) des attributs du MCD. Cela permet de prévoir la place nécessaire à

chaque table dans le cas d’un SGBDR.

Le MPD tient compte des limites matérielles et logicielles afin d’optimiser l’espace consommé

et d’optimiser le temps de calcul (qui représentent deux optimisations contradictoires). Dans

le cas d’un SGBDR, le MPD définit les index et peut être amené à accepter certaines

redondances d’information afin d’accélérer les requêtes.

Tout comme pour le modèle logique de données, avec Power AMC, le modèle physique de

données se génère automatiquement si vous avez préalablement complété comme il se doit

votre Modèle Conceptuel de données. Cliquez sur « Outils » de la barre de menu puis

« Générer un Modèle Physique de Données… ».

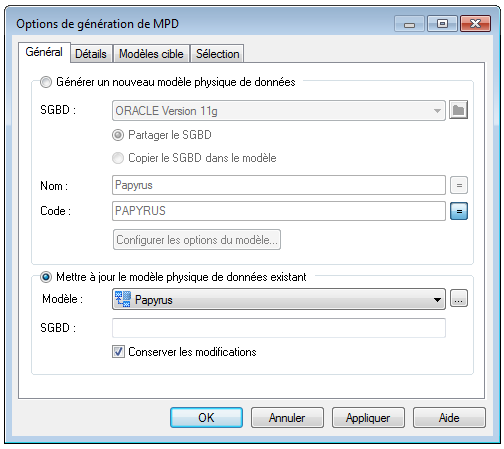

Vous devez alors configurer les différentes options et notamment le SGBD dans lequel nous

allons créer notre base de données.

27

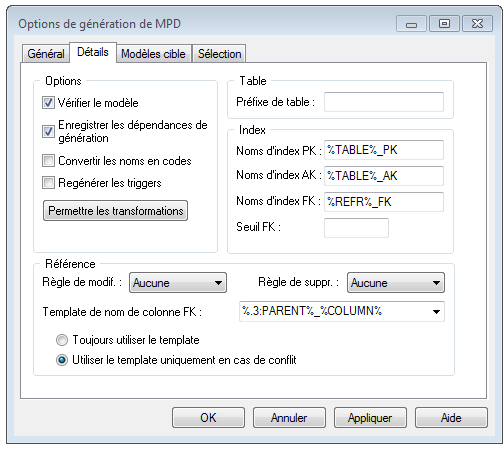

Sur l’onglet « Détails » on précisera les options suivantes :

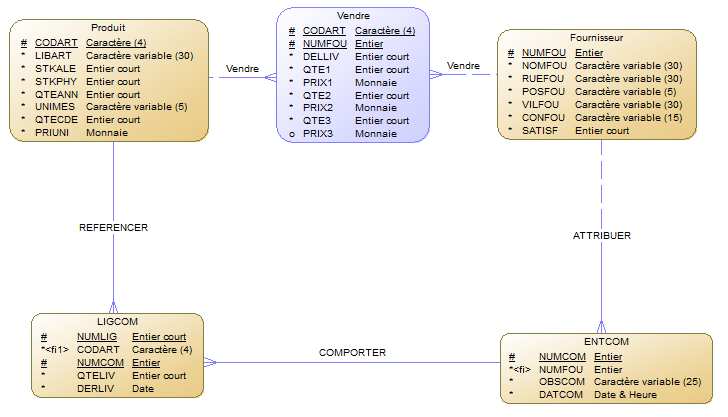

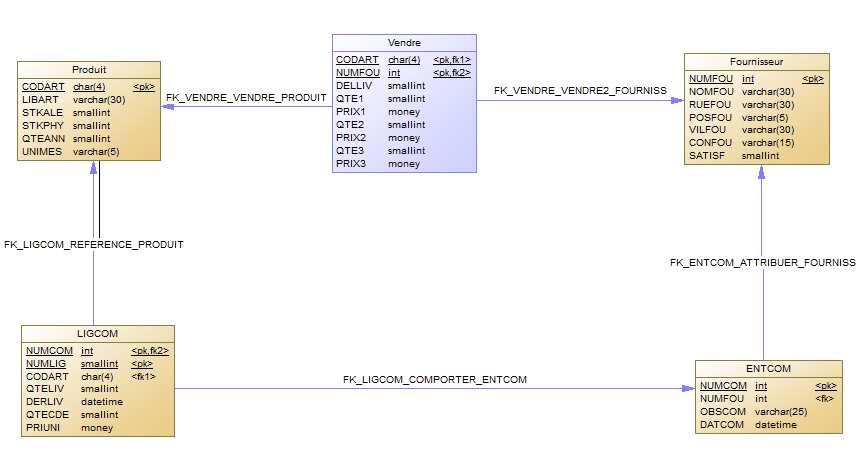

Nous obtenons le MPD suivant :

28



Présentation et installation d’Oracle

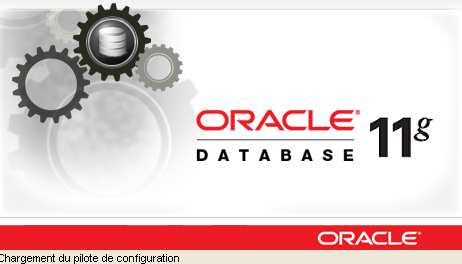

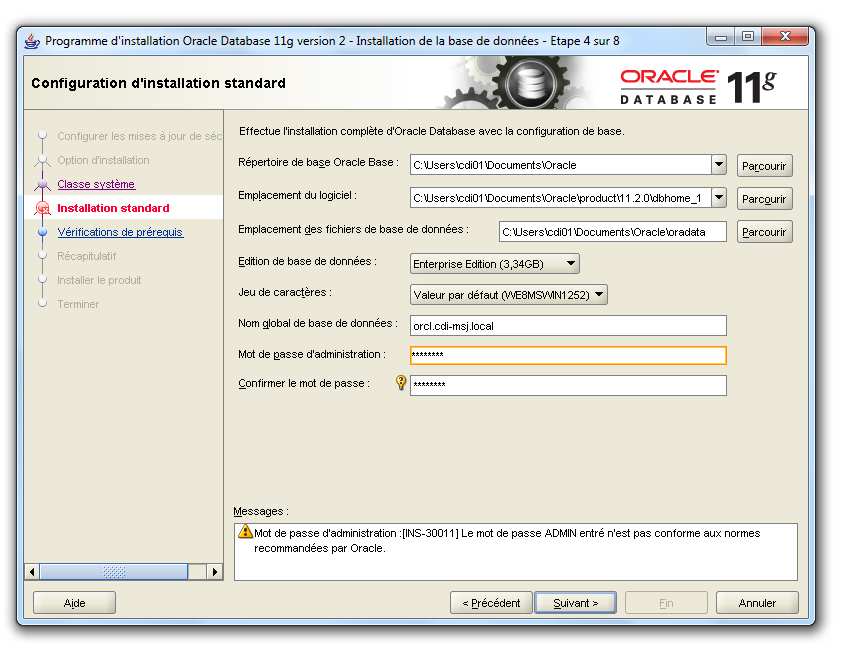

Installation d’Oracle Database 11g Enterprise

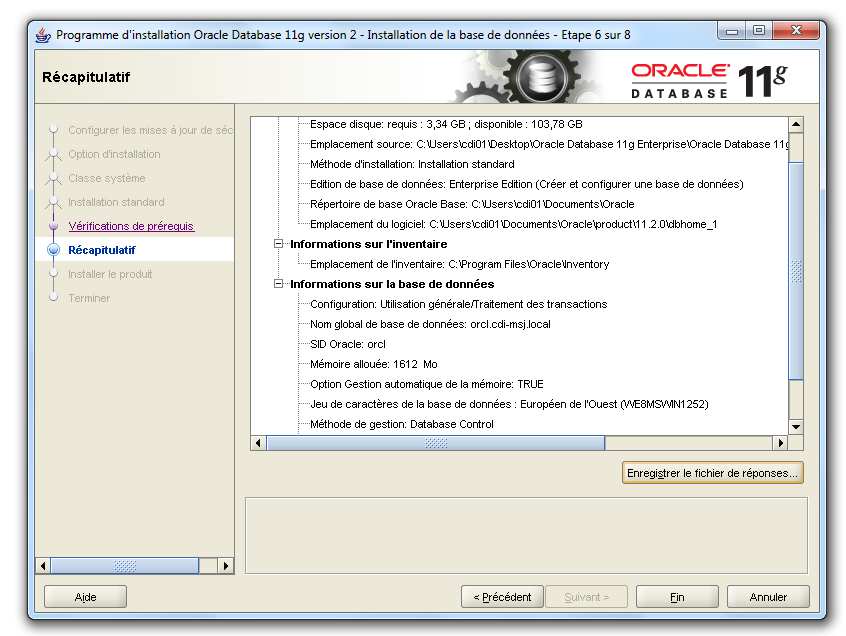

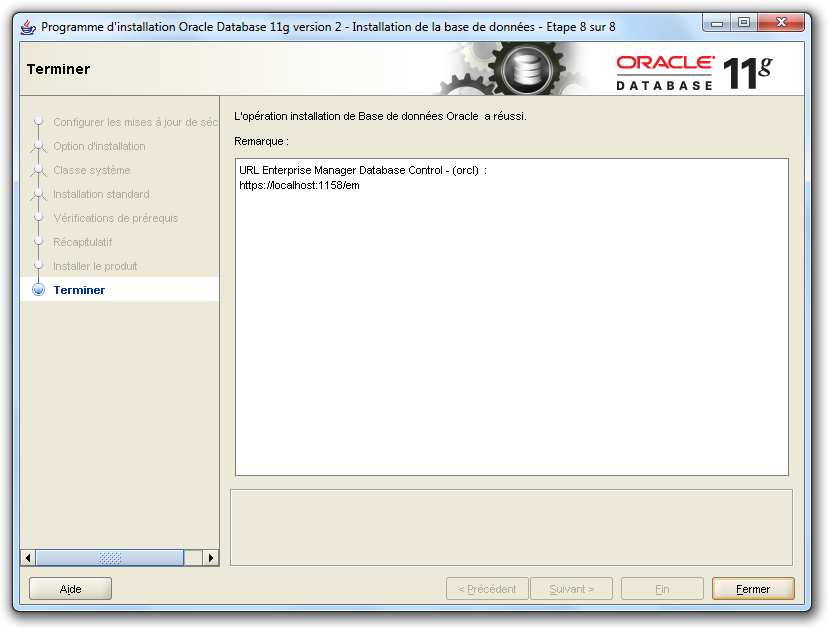

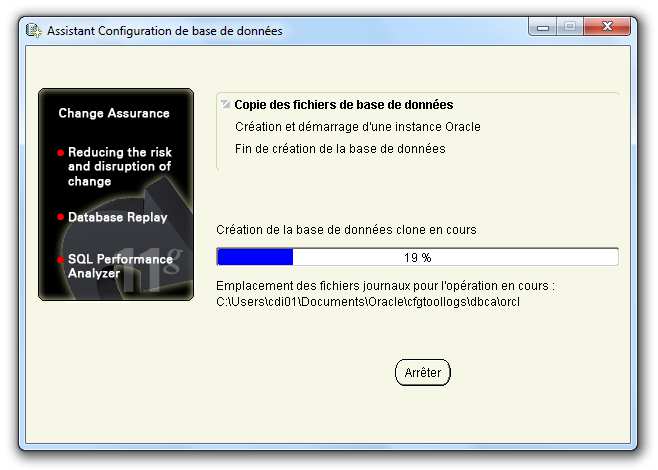

Suivez les différentes étapes d’installation. Les premières étapes correspondent à la

configuration de la base. L’installation d’une version d’oracle peut être sensiblement

différente.

Cependant on retiendra que vous devez sélectionner un répertoire ou sera stockée la base

Oracle. Vous devrez également choisir l’édition de la base de données correspond au produit

(ici il s’agit de l’édition entreprise). Vous devrez également mentionner un mot de passe et le

confirmer. Ce mot de passe sera très important pour votre première connexion.

29



Retenez également les informations qui vous seront résumées et notamment le SID de votre

base, ici : ORCL.

Une fois la configuration terminée, la copie des fichiers d’installation débute.

En fin d’installation, un écran vous confirme la création de la base.

30



Une fois terminé, cliquez sur « Fermer ».

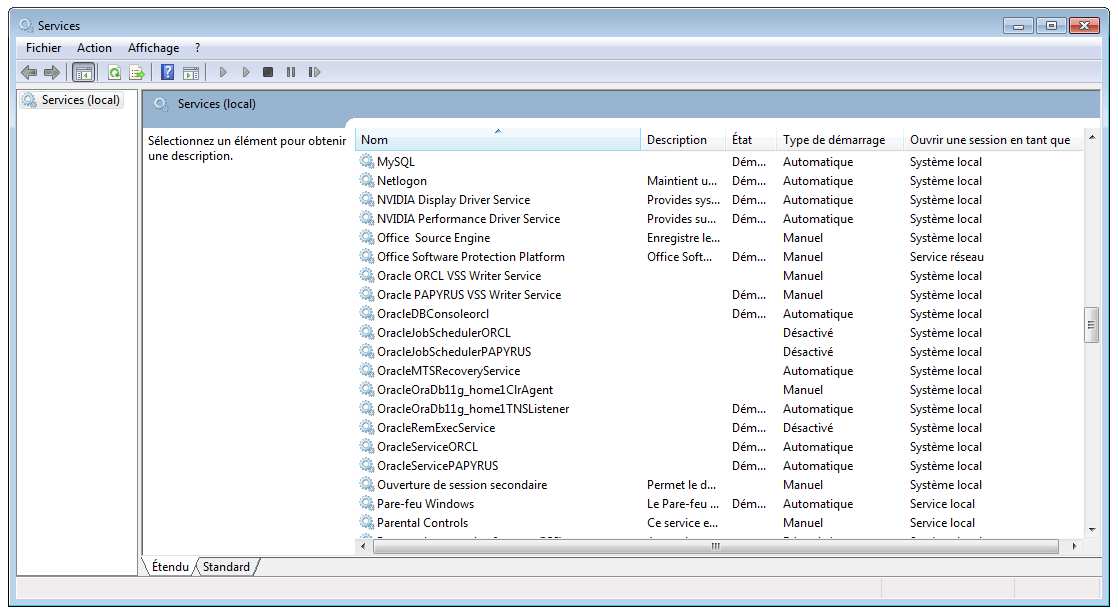

Si vous ne travaillez pas quotidiennement avec Oracle, pensez à positionner ces services sur

« Manuel » pour économiser des ressources, car au démarrage de Windows, votre système

sera plus long à démarrer.

Dans le menu « démarrer » / « Tous les programmes », vous devriez avoir un dossier

Oracle contenant plusieurs dossiers et notamment :

31




Nous verrons un peu plus loin l’utilisation de « SQL*Plus » et de « Oracle SQL

Developer ».

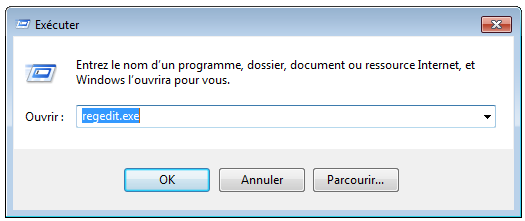

Désinstallation d’oracle (pour la version 10g et 11g)

Dans un premier temps, dans le « Panneau de configuration » de Windows, sur « Outils

d’administration » puis « Services », a exécuter en mode administrate
